MK-337 重量(%)を表示し、設定重量でリレーオン!重量センサー・表示・リレー付き!重量計キット(ハンダ付け必要)

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。ハンダ付け不要な完成品もあります。「MK-337-BUILT

MK-337 重量(%)を表示し、設定重量でリレーオン!重量センサー・表示・リレー付き!重量計キット(ハンダ付け必要)

メーカー:CNET LIMITED
型番:MK-337
JANコード: 4573545680632
価格:

3,320円 (税抜 3,018円)

[ポイント還元 33ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

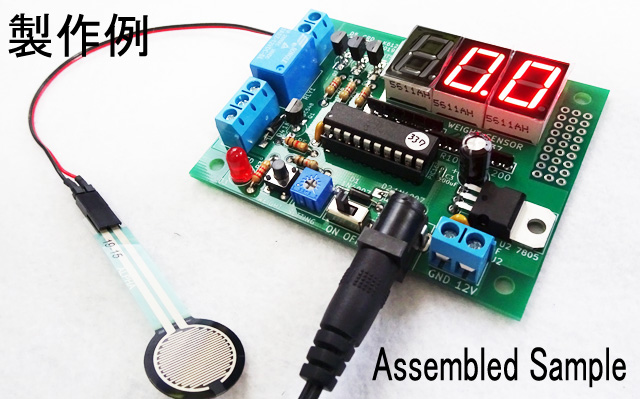

マイコンキットドットコムのMK-337 重量(%)を表示し、設定重量でリレーオン!重量センサー・表示・リレー付き!重量計キットは、加える圧力に反比例して抵抗値が変化する超薄型のFSRセンサー(Force Sensing Register)を使用し、3個の7セグメントLEDにより重量(%)を示し、そして設定した重量でリレーを駆動させる重量センサーキットです。

■ 商品仕様

製品名MK-337 重量(%)を表示し、設定重量でリレーオン!重量センサー・表示・リレー付き!重量計キット(ハンダ付け必要)
型番MK-337
JANコード 4573545680632
メーカーCNET LIMITED
製造年2020年
外寸法 幅81mm × 奥行63mm × 高さ20mm
製品重量50g

特長:
- 部品点数は少なく製作が容易
- 7セグメントLED表示器3個による重量(%)表示で対象物の重量やその変化が観測可能
- 内蔵されたリレーにより100V機器の制御も可能
- ボリュームで検出する重量(%)を簡単に設定可能
- 検出可能な重量は約50グラムから約10キログラム
- 自動校正機能を搭載
- デジタル的なヒステリシス機構内蔵


[注意:30cm離れ、家庭用ビデオカメラで撮影・録音。]


注記:マニュアルは改善、ミスの修正のために予告なく変更することがあります。最新版はWEBでご確認ください。
参考資料:
MK337マニュアル(PDF)
MK337プログラム(ZIP)
リレー接続方法(PDF)
電子工作便利ノート(PDF)
