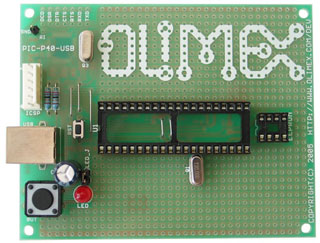

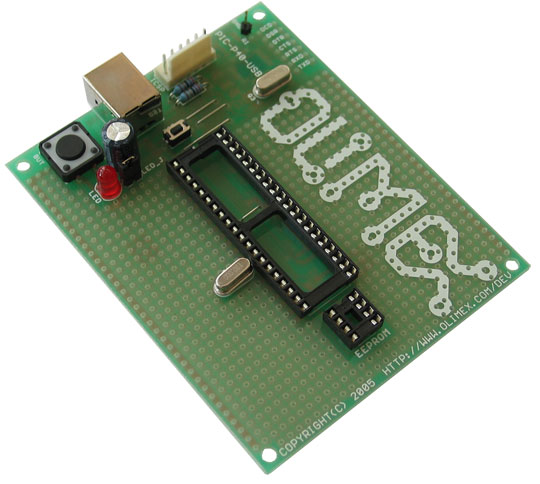

PIC-P40-USB これは便利!すぐに使える40ピンPIC用 汎用スイッチ、LED、USB付きマイコンボード完成品

注:完成品です
このOLIMEX社のPIC-P40-USBは、USBを通してPCに接続するようなプロジェクトが開発できるボードです。このOLIMEX社のPIC-P40-USB PIC開発ボードでは、USBコントローラとして一般的に使われているFTDIチップFT232を使用しています。
・ プログラムとデバッグ用ICSP/ICDコネクタ

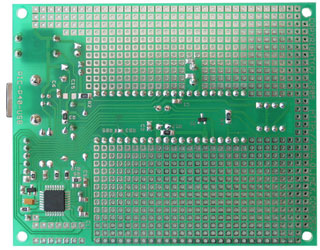

・ FT232 USB - RS232コンバータIC内蔵(ボード裏面にハンダ付け済み)
・ マイクロコントローラ用DIL40ソケット
・ EEPROM用DIL8ソケット
・ 水晶発振子 20MHz
・ LEDとRE1を接続するジャンパー
・ RE2に接続された入力ボタン
・ リセットボタンとその回路
・ USBタイプBコネクタ
・ PICのすべてのピンを穴あきボードで使用可能
・ 100ミルピッチの穴あきフリースペース
・ GNDバス
・ Vccバス
・ 3.3mmのボート取り付け穴4つ
・ FR-4, 1.5 mm厚、片面プリント、緑色レジスト、部品面白色シルクスクリーン
・ サイズ100×80 mm

PIC-P40-USB これは便利!すぐに使える40ピンPIC用 汎用スイッチ、LED、USB付きマイコンボード完成品

価格:

3,971円 (税抜 3,610円)

[ポイント還元 39ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら




参考資料:
PIC-P40-USBマニュアル(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
ボタン検出デモソフト(Cソース)
ボタン検出デモソフト(HEX)
RS232送受デモソフト(Cソース)
RS232送受デモソフト(HEX)

電子工作便利ノート(PDF)
