注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注：ハンダ付け必要。完成品「MK-324-BUILT」もあります。
注：フォトトランジスタQ1は緑色の場合と透明の場合があります。この2つの素子の極性が異なります。ご注意ください。性能は同じです。詳しくは製品マニュアル（PDF)をご参照ください。
■ 商品説明

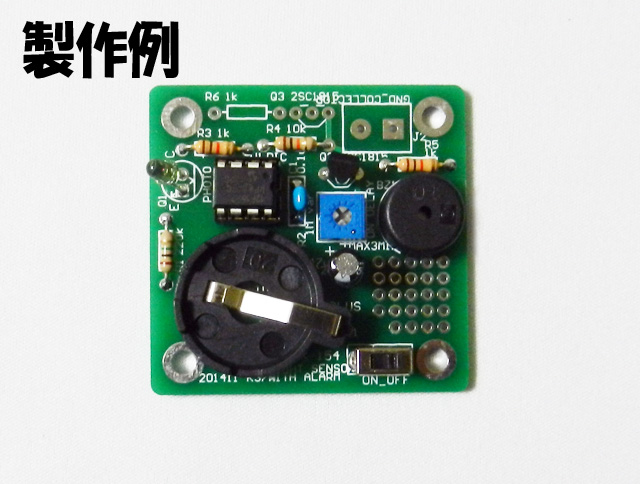

このマイコンキットドットコムのMK-324 冷蔵庫ドアや引き出しを開けると設定時間後にブザーで知らせる！遅延タイマー付き光センサーアラームキットは、フォトトランジスタを光センサーとして使用し、光を検出した後、マイコンで設定した時間経過後にブザーを鳴らす光センサーキットです。 ブザーは、光を検出してから設定した時間（最大180秒）を経過した後に鳴るので、冷蔵庫のドアを30秒（30秒に設定）開けたままにするとブザーを鳴らしたり、秘密の引き出しを開けた瞬間（0秒に設定）にブザーが鳴らしたりできます（注意：冷蔵庫内での使用については「使用上の注意」参照）。 オープンコレクタ出力回路を実装できるようにプリントパターンが作られているので、抵抗1個とトランジスタを別途購入し、実装すれば12Vのリレーを駆動するなど、電圧、電流の大きな素子や、装置を制御することもできます。
■ 商品仕様
| 製品名 | MK-324 |
|---|---|
| 型番 | MK-324 |
| ＪＡＮコード | 4573545680458 |
| メーカー | CNET LIMITED |
| 製造年 | 2020年 |
| 外寸法 | 幅50mm × 奥行48mm × 高さ15mm |
| 製品重量 | 10g |
仕様と機能：
電源電圧 3V（CR2032電池ホルダー付き）（電池そのものは製品には含まれません）
消費電流 約5mA（ブザー駆動時）、約30uA（待機時）
ブザー駆動開始時間 0秒から180秒の範囲を半固定ボリュームで設定左イッパイで0秒、右イッパイで約180秒。
オープンコレクタ出力 （注意：オプション。キットに回路部品は含まれません）リレーなどを駆動する場合に使用。リレーとその電源などを接続します。オープンコレクタ出力となっており、大きな電流、電圧で希望する装置、機器などを駆動できます（最大電流/電圧は追加するトランジスタに依存）。ブザーと同時に使用することが可能です。また、ブザーを取り去ってもオープンコレクタ回路だけで動作します。
家庭用ビデオカメラで30cm離れて撮影
注記：マニュアルは改善、ミスの修正のために予告なく変更することがあります。印刷されたマニュアルがキットの袋に入っていますが、最新版はWEBでご確認ください。
参考資料：
MK324マニュアル（PDF)
MK324基板サイズ（PDF)
MK324プログラム（ZIP)
電子工作便利ノート（PDF)
