注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注：ハンダ付け必要。完成品もあります。「MK-500-BUILT」

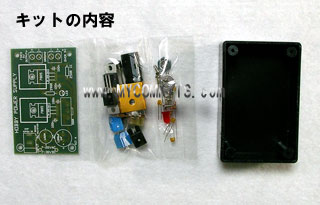

このマイコンキットドットコムのMK-500　2出力定電圧電源キットには、AC１００Vのトランス以外の必要な部品すべて（簡単なケースも）が入っています。このキットの回路は基本的なものですが、電源として十分に使えます。また、簡単な回路なので、電子工作キットの製作を始める人にも最適です。このキットの最大の特長は、2種類の電圧を出力できることです。一つは、安定化された5Vの固定電圧です。TTL回路で使えます。もう一つは5V以上の任意の電圧（たとえば12V）に設定できる可変電圧電源です。最大出力電圧は入力電圧に左右されます。このキットで使用しているレギュレータICの最大入力電圧は35Vです。また、最小の入力電圧は安定化された出力電圧の少なくとも2V以上必要、と規定されています。このキットでは、片面プリント基板（PCB）を使用しています。
注：これは便利！元になる電源としては、24Vや12VのACアダプタも使用できるように一般的なDC電源ソケットが付いています。
注：対応DCプラグ：外形５．５ｍｍ　内径２．５ｍｍ センタープラス。お使いのＡＣアダプタのプラグ径が２．1ｍｍの場合は、径２．５ｍｍに変換するアダプタ「ＭＫ-504」をご利用ください。

拡大表示	MK-500　ケース付きで便利！可変と固定の２出力定電圧電源キット 販売期間: 価格: 2,352円 (税抜 2,138円) [ポイント還元 23ポイント～] 購入数: 個 入荷連絡を希望 返品についての詳細はこちら この商品について問い合わせる 友達にメールですすめる

参考資料：
MK500マニュアル（PDF)
電子工作便利ノート（PDF)
　
