注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注：在庫限りの販売となります。引き続き同じ電気仕様で電圧表示機能が付き価格も同じ「MK-513」をご利用ください。
注：ハンダ付け必要。完成品もあります。「MK-502-BUILT」
注：部品表ではダイオードとして1N4004が記載されていますが、1N4007が入っている場合があります。

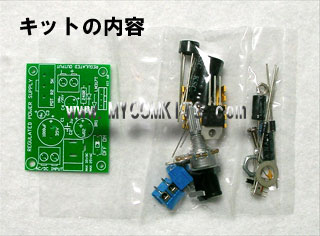

このマイコンキットドットコムのMK-502　超小型LM317Tレギュレータ使用30V/1.5A可変電源キットには、電源トランス以外の必要な部品（３端子レギュレータ、スイッチ、コネクタ、ブリッジ整流素子、コンデンサー、ヒートシンクなど）すべてが入っています。出力電圧として、1.5Vから30Vまでの出力電圧を、ボリューム（R2）を回すことで、連続して変え、出力できます。このボードには、ブリッジ整流回路が搭載されているので、入力としては、ACまたはDCを使用でき、そのコネクタとしては電源ソケットと、ターミナルブロックが搭載されています。ボードにはオン/オフスイッチも搭載されています。このキットには、ヒートシンクが入っていますので、消費電流が大きいアプリケーションにも対応しています。
注：これは便利！元になる電源としては、24Vや12VのACアダプタも使用できるように一般的なDC電源ソケットが付いています。
注：対応DCプラグ：外形５．５ｍｍ　内径２．５ｍｍ センタープラス。お使いのＡＣアダプタのプラグ径が２．1ｍｍの場合は、径２．５ｍｍに変換するアダプタ「ＭＫ-504」をご利用ください。

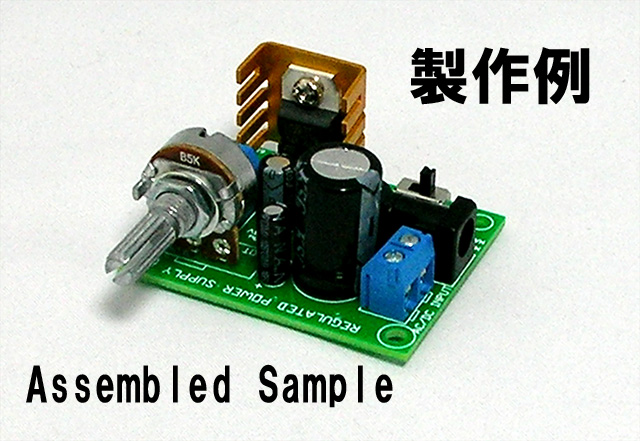

拡大表示	MK-502　これは便利。しかも超小型！LM317Tレギュレータ使用30V/1.5A可変電源キット 販売期間: 価格: 2,279円 (税抜 2,072円) [ポイント還元 22ポイント～] 購入数: 個 返品についての詳細はこちら この商品について問い合わせる 友達にメールですすめる

参考資料：
MK502マニュアル（PDF)

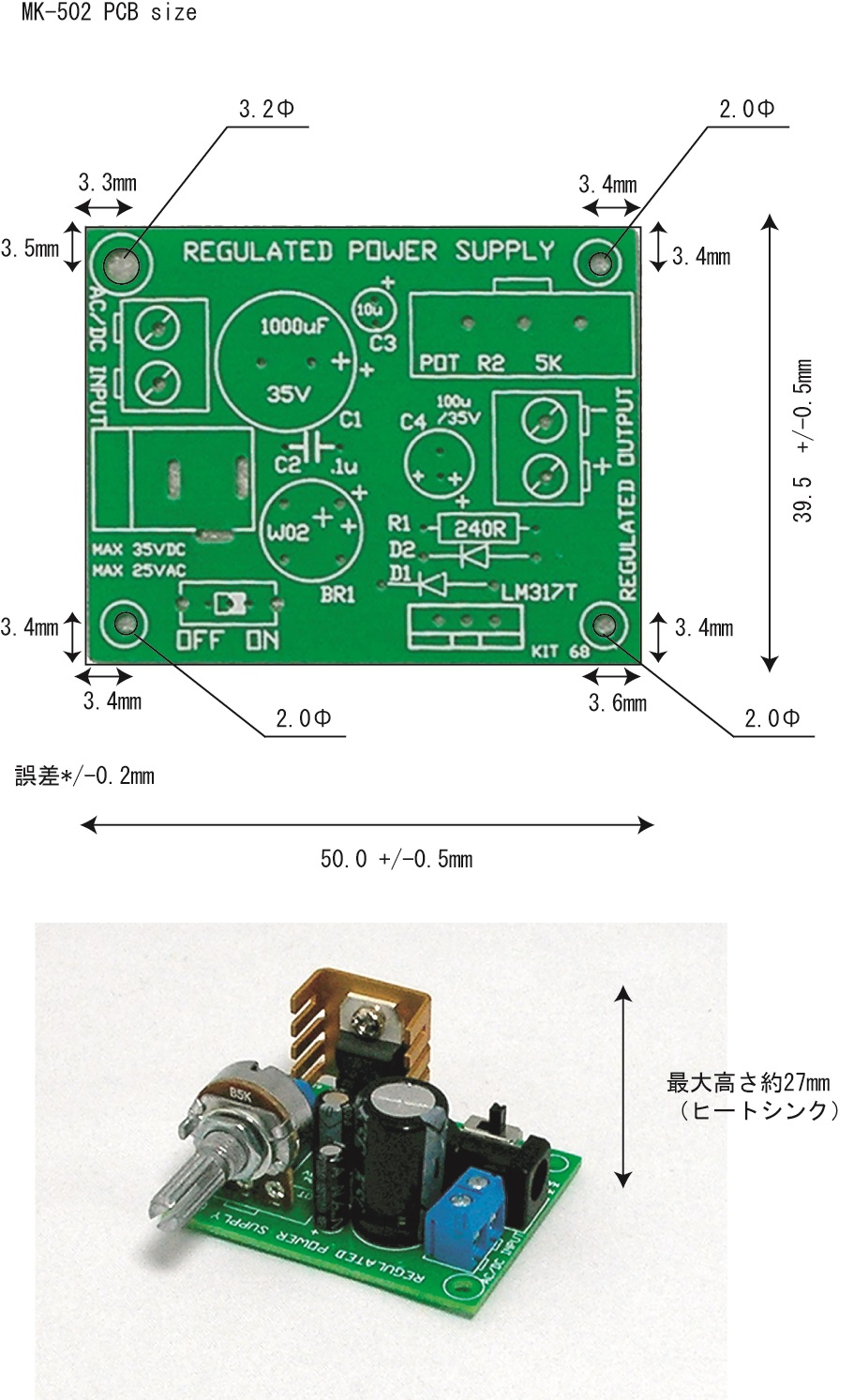

MK502PCBサイズ（JPEG)
電子工作便利ノート（PDF)
