注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注：ハンダ付け不要。ハンダ付け必要なキット品「PIC-P28-LCD2」もあります。
注：汎用の開発ボードですが、プラス電源（VDD)が20番ピン、グランド（VSS)が8番、19番ピンと固定ですので、すべての28ピンPIC（16F、18F、24H、dsPなど）が利用できるわけではありません。希望するPICが利用できるか掲載している製品マニュアルでお確かめください。

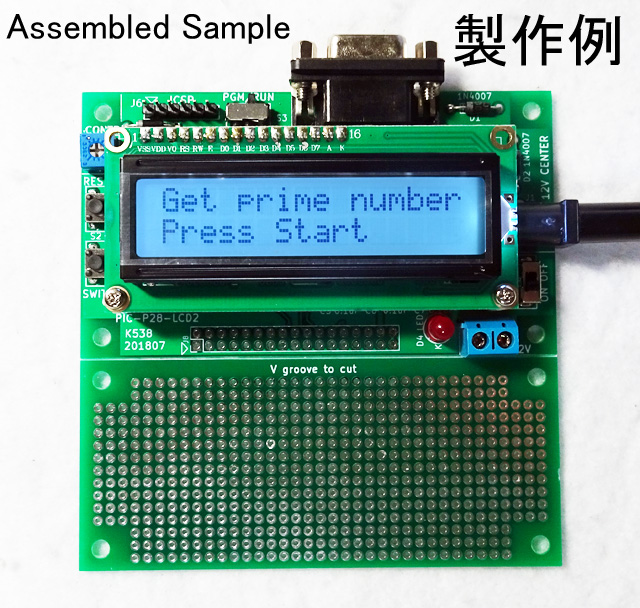

マイコンキットドットコムの「PIC-P28-LCD2-BUILT 実験も組込みも可能！バックライト液晶、LED、汎用スイッチ、RS232C付き28ピンPICマイコン開発ボードキット完成品」は、マイコン開発時よく使われる16文字2行のバックライト付き液晶表示器（LCD）とシリアル通信インターフェイス（RS232C）とPICマイコンICを標準で装備した28ピンPICマイコン用の開発ボードキットの完成品です。
バックライト付き液晶パネルが付属しているので、ディスプレイが必要な実験や開発がすぐに行えます。さらに、サンプルプログラムが書き込まれたPICマイコンICが実装されているので、組み立てればすぐに使えます（2から65000までの素数を計算、表示、シリアル出力するプログラムが書き込まれています）。また、簡単に切り離せるユニバーサルボードエリア（穴あきボード）があるのでさまざまな回路を追加することも、また切断して小さくして組み込むことも可能です。
特長：
・多くの28ピンPICマイコンICに対応（ピン配置は回路図参照）。サンプルプログラム入り「16F1933」(または相当品)付き。
・16文字×2行のバックライト付き液晶表示器（LCD）搭載
・シリアルインターフェイス（RS232C）搭載
・切り離せるユニバーサルボード(約100x45mm）付き
・LCD搭載したままでプログラムできる切替スイッチ付き
（LCDの負荷のため切替スイッチがないと動作しません）
・内部電源回路として5Vと3.3Vを切替可能
・サンプルプログラム入りPICマイコンIC「16F1933」(または相当品)付き
・汎用スイッチとLED搭載
注記：マニュアルは改善、ミスの修正のために予告なく変更することがあります。最新版はWEBでご確認ください。
参考資料：
PICP28LCD2マニュアル（PDF)
書き込まれているサンプルプログラム（zip)
プリント基板サイズ図面（zip)
電子工作便利ノート（PDF)
